一、市场规模与增长逻辑：从量变到质变
全球市场：高端化驱动结构性增长
2025年，全球PCB市场规模预计达 968亿美元(约合人民币6880亿元)，年均复合增长率(CAGR)为5.8%。核心增长动力包括：
AI与算力需求：AI服务器单台PCB价值量达5000元，全球市场规模将突破120亿美元;
新能源汽车渗透：车用PCB需求占比从2020年12%提升至2025年20%，市场规模超300亿美元;
5G基建深化：全球5G基站建设累计超500万座，带动高频高速PCB需求增长25%。
中国市场：全球制造中心的升级跃迁
据中研普华产业研究院的《2025-2030年PCB行业并购重组机会及投融资战略研究咨询报告》分析预测，中国PCB市场规模预计2025年达 4333.21亿元(约600亿美元)，占全球份额超50%。核心特征：
高端化加速：HDI板、高多层板(8-40层)占比提升至40%，增速超10%;
区域集聚：珠三角(广东占比40%)、长三角、环渤海形成产业集群，中西部承接产能转移;
国产替代突破：沪电股份、深南电路在AI服务器PCB领域市占率超30%，毛利率达35%-40%。
二、产业链全景图谱：从材料到应用的生态重构

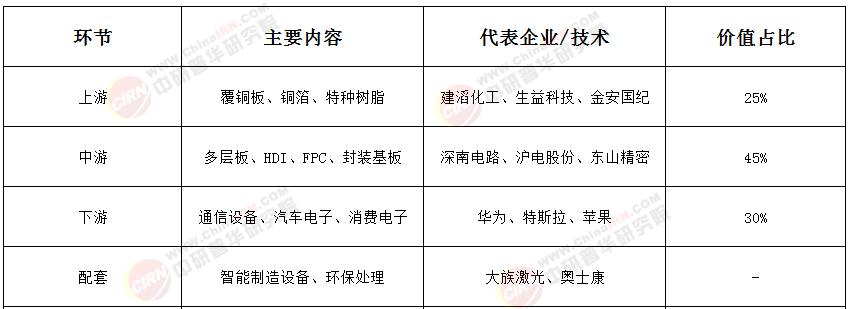

PCB产业链呈现 上游材料卡脖子、中游制造集约化、下游应用多元化 特征
关键环节解析：
覆铜板国产化：生益科技高频高速覆铜板(如Megtron 6)打破日企垄断，市占率提升至30%;
高端制造突破：深南电路12层以上服务器PCB良率超95%，支撑华为昇腾AI芯片量产;
绿色转型：鹏鼎控股无铅工艺覆盖率超80%，单面板生产能耗降低25%278。
三、细分领域竞争格局：低端内卷与高端突围

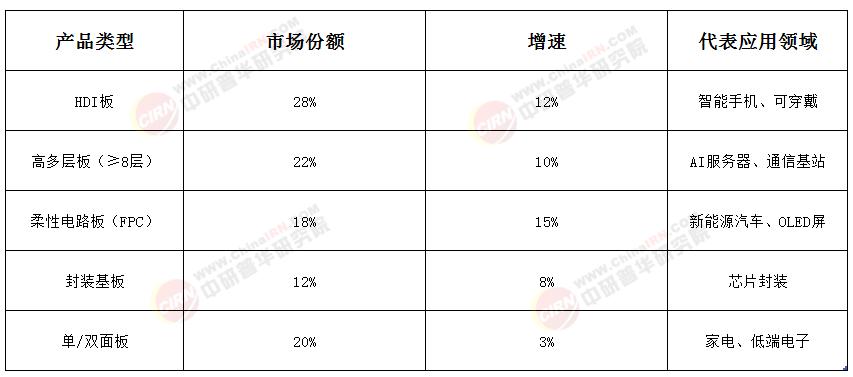

来源：中研普华《2025-2030年PCB行业并购重组机会及投融资战略研究咨询报告》
竞争焦点：
HDI技术：最小线宽降至0.076mm(猎板PCB)，适配5G手机主板;
车规级PCB：特斯拉Model Y采用24层高导热PCB，耐温性能提升50%;
类载板(SLP)：苹果iPhone 17线宽/线距缩至20/35μm，元件密度翻倍28。
四、技术趋势：从微缩工艺到材料革命
高密度互连(HDI)：
任意层互连(Any Layer)技术普及，通孔数量减少60%，布线效率提升;
深南电路实现0.3mm超薄HDI板量产，应用于折叠屏手机。
高频高速材料：
罗杰斯RO4000系列高频板材国产替代加速，成本降低30%;
沪电股份112Gbps高速PCB通过亚马逊AWS认证，支撑数据中心升级。
智能制造：
大族激光智能钻孔机精度达±25μm，生产效率提升40%;
东山精密引入AI质检系统，缺陷识别准确率超99%。
五、挑战与破局路径：从成本竞争到生态构建
核心挑战：
原材料依赖：高端覆铜板进口占比超50%，铜箔价格波动影响毛利率5%-8%;
环保压力：废水处理成本占总成本3%-5%，珠三角环保限产频发;
国际竞争：日本旗胜、韩国三星电机在高端市场仍占技术优势。
突围策略：
垂直整合：建滔化工布局铜箔—覆铜板—PCB全链，成本降低12%;
技术联盟：华为与深南电路共建联合实验室，开发6G通信PCB;
出海布局：东山精密越南基地投产，规避关税壁垒，成本降低15%。
六、未来展望：从制造中心到创新高地
2025年，中国PCB产业将呈现三大跃迁：
技术自主化：EUV光刻胶国产化突破，支撑5nm封装基板量产;
应用场景扩展：低轨卫星单星PCB用量20㎡，催生50亿元新市场;
零碳转型：光伏PCB工厂占比超20%，单吨碳排下降30%。
案例启示：猎板PCB的技术差异化
通过 12层高多层板+24小时打样交付 模式，猎板绑定华为、格力，在AI服务器领域实现毛利率40%，验证“技术+效率”双轮驱动的成功路径。
在 “新基建” 与 “双循环” 战略驱动下，2025年中国PCB产业正从 规模扩张 转向 价值跃升。企业需聚焦 高频高速材料、 先进封装技术 与 全球供应链韧性，在AI、新能源与6G的浪潮中，重塑全球电子产业的核心地位。未来的竞争，不仅是工艺精度的较量，更是 生态协同能力 与 可持续发展理念 的全方位比拼。
|
