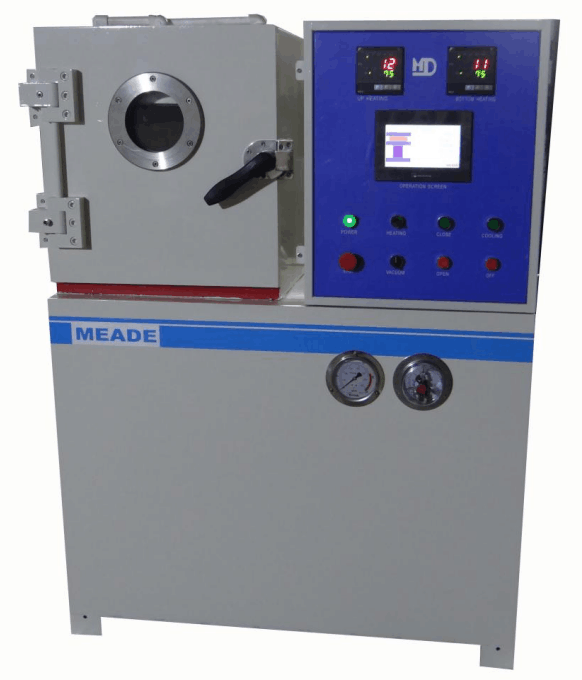

高温真空层压机

真空层压机是源于覆铜板压制工艺而开发。其主要功能模拟生产线压机工艺流程，对产品进行小样制作。自动控温时并显示、自动补压、达到时间自动开模、复位停机等功能，全程有PLC编程自动控制，方便工艺技术人员对产品各方面技术参数的合理调整，是覆铜板（CCL）、线路板（PCB）等层压产品制造企业的试验压制工艺的首选设备。

真空层压机机架为高度45#钢板，表面电镀处理后油漆，以确保结构强度、耐磨性和防锈。主油缸缸体及活塞杆均为高强度45#锻件，缸体内部采用特殊加工工艺，确保高强度及高耐磨性；活塞杆表面经高频率淬火并电镀硬铬，确保强度、硬度等耐磨性。液压系统采用集成阀油路，各管道连接均配以高压软管，确保消除震动，减少漏油。合模与上压分别有低压泵和高压变量泵单独工作，安装精、粗两极滤油器。确保系统无故障运行。

MD300-40TZ-H高温真空层压机主要参数：

最大合模力---------------------------------------------------------------------40T；

热板规格（W×L）-------------------------------------------------------300×300MM；

热板工作层数------------------------------------------------------------------1层；

热板间距-----------------------------------------------------------------150mm/层；

热板加热方式--------------------------------------------电加热，，加热功率2.0KW*2；

最高工作温度----------------------------------------------------------------380℃；

温控精度（℃）： ---------------------------------------------------------- ±2℃；

热板间隙均匀（㎜）： ------------------------------------------------------≤0.04；

最大工作液压力--------------------------------------------------------------25MPa；

主液压缸直径---------------------------------------------------------￠200×160mm；

合模速度---------------------------------------------------------------------5mm/s

开模速度---------------------------------------------------------------------6mm/s；

泵驱动电机---------------------------------------------------------------1.1+1.5KW；

真 空 度---------------------------------------------------------------- -0.09 Mpa。
